電熱管220v電爐絲接線示意圖，電爐絲作為一種發熱體，它的功率也是非常高的，電爐絲電熱常見于燒水壺、吹風機及電熱設備，電熱絲主要包括鐵鉻鋁合金電爐絲和鎳鉻合金電爐絲兩大類。電爐絲發熱設計最高任務溫度可達850℃，220v電爐絲接線還有很多人不懂，下面信禾昌電熱管廠家為大家講解接線方法。

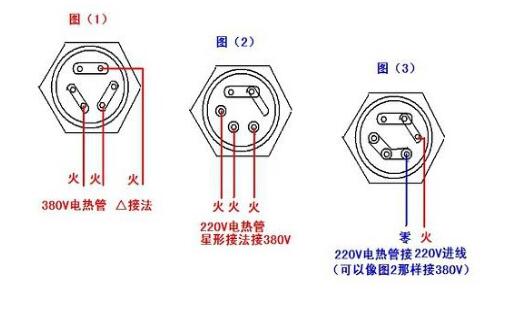

　　220v電熱管電爐絲接線圖

　　電爐絲主要包括鐵鉻鋁合金電爐絲和鎳鉻合金電爐絲兩大類。前者屬鐵素體組織的合金材料，后者屬奧氏體組織的合金材料。此外，還有一些特殊用途的電熱合金絲如鎢絲、鉬絲等。 特點是耐高溫、升溫快、使用壽命長、電阻穩定、功率偏差小，拉伸后螺距均勻，表面光亮潔凈，廣泛用于小型電爐、馬弗爐，采暖空調設備、各類烘箱、電熱管及家用電器等。

　　220v電熱管電爐絲接線方法

　　方法一：

　　一、3相4線是由3條相線，也就是3條火線和一條零線構成的，只要接一條火線和一條零線出來就可以了。

　　二、要是在3相3線制的情況下就要取2條相線(火線)或3條火線經過變壓器來轉換。

　　三、當然還有一種就是在使用電焊機的時候接的是2條火線(380V)，那么只要在進電源端的220接線拄上接2條線出來就是220V了。這些都是安全的做法。

　　四、還有一種是不很安全的作法(不建議做只是討論怎么把380V變220V)就是打一條地線，在取一條相相線把電器接在相線和地線之間也能得到220的電源。當然這樣做不是很安全的，要是把地線拔出就都成了火線了。

　　方法二：

　　要三根相同的電熱管，星形連接。就是三個電熱絲一個接頭并聯，不需接N線，其他三個接頭分別接UVW。

　　方法三：

　　三相電源負載應盡量平衡，故在三相380V電源上接12根220V發熱管最優先的接線方式是以四個為一組的星形連接，為保證個別發熱管損壞后導致相電壓異常，中性點應接零。

　　電爐絲斷了怎么接?

　　1.保證接觸良好，可以這樣處理:先將電爐絲接頭處打磨干凈，再將引線(一般是銅線)纏在接頭上，多纏幾道。

　　2.如果是2.5以下的建議你換新的，否則可用A402焊條焊接。

　　3.電爐絲在承受不同電壓其長度是不相同的，繞圈可以縮短長度，也有利熱能集中;圈和圈相碰與上面所述相同，容易高溫熔斷。
